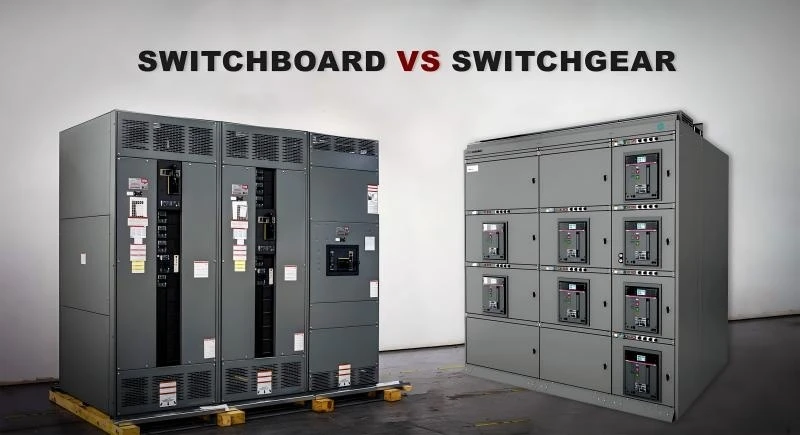

En sistemes de potència i enginyeria elèctrica, els aparells de distribució i els quadres de distribució són dos dispositius comuns i vitals que tenen un paper integral en la distribució i el control de l'energia. Tanmateix, malgrat les seves funcions superposades,aparell de commutaciói les centrals tenen diferències significatives en l'estructura, finalitat i escenaris d'aplicació.
I. Definició i estructura bàsica
Interruptor
L'aparell de commutació és un tipus d'equip de commutació utilitzat en sistemes elèctrics, utilitzat principalment per controlar, protegir i supervisar línies elèctriques. Normalment consta d'una carcassa metàl·lica, un interruptor de circuit, un interruptor d'aïllament, un interruptor de terra, un transformador de corrent, un transformador de tensió, un mecanisme de funcionament, un circuit secundari i altres components. El disseny de l'armari de commutació presta atenció a la seguretat i la fiabilitat, pot suportar l'impacte del corrent de curtcircuit i té la funció d'evitar un mal funcionament.
Tauler de distribució
Un quadre de distribució, també conegut com a quadre de distribució o caixa de distribució, és un dispositiu utilitzat per a la distribució d'electricitat. Normalment consta de barres, interruptors, fusibles, interruptors, indicadors, instruments de mesura i altres components, i s'utilitza per distribuir l'energia elèctrica de la font d'alimentació a diversos equips elèctrics. L'estructura del tauler de distribució és relativament senzilla i sol instal·lar-se a la paret o fixar-se en una posició determinada per facilitar el seu funcionament i manteniment.
II. Funcions i usos
Funcions i usos dels aparells de commutació
La funció principal de l'armari de commutació és controlar el funcionament del sistema d'alimentació, inclosa la connexió, desconnexió, conversió i protecció del circuit. Normalment s'utilitza en sistemes d'alimentació d'alta o mitjana tensió per aconseguir un control i protecció segmentats de les línies elèctriques per garantir el funcionament segur i estable del sistema elèctric. A més, l'armari de commutació també té funcions com ara la mesura, la indicació i la transmissió del senyal, proporcionant un seguiment i una protecció integrals per al funcionament del sistema elèctric.
Funcions i usos dels quadres de distribució
La funció principal de la placa de distribució d'energia és distribuir l'energia elèctrica des de la font d'alimentació a diversos equips elèctrics per aconseguir una distribució i un control raonables de l'energia elèctrica. Normalment s'utilitza en sistemes d'alimentació de baixa tensió, com ara la distribució d'energia a les llars, oficines, fàbriques i altres llocs. El quadre de distribució protegeix el circuit mitjançant interruptors, fusibles i altres components per evitar que la sobrecàrrega, el curtcircuit i altres avaries causin danys als equips elèctrics. Al mateix temps, el tauler de distribució també té funcions de mesura i indicació per facilitar als usuaris entendre l'estat de funcionament del sistema d'alimentació.
III. Escenaris d'aplicació i selecció
Escenaris d'aplicació d'aparells de commutació
L'aparell de commutació s'utilitza principalment en grans instal·lacions d'energia, com ara subestacions, centrals elèctriques i plantes industrials en sistemes elèctrics. Com que té una alta seguretat i fiabilitat i pot suportar grans impactes de corrent de curtcircuit, és adequat per al control i protecció de sistemes elèctrics d'alta o mitjana tensió.
Escenaris d'aplicació de quadres de distribució
Els quadres de distribució s'utilitzen àmpliament en sistemes d'alimentació de baixa tensió com ara cases, oficines, edificis comercials i fàbriques. Té una estructura senzilla i un funcionament fàcil, i pot satisfer les necessitats de distribució i control d'energia diària. En seleccionar un quadre de distribució, els usuaris han de seleccionar el model i les especificacions adequats en funció de la potència i la quantitat d'equips elèctrics i els requisits del sistema d'alimentació.
IV. Resum
En resum, tot i que els armaris de distribució i els quadres de distribució són equips importants en el sistema elèctric, tenen diferències significatives en les seves definicions, estructures, funcions, usos i escenaris d'aplicació. L'armari de commutació s'utilitza principalment per al control i protecció de sistemes d'alimentació d'alta o mitjana tensió i té una alta seguretat i fiabilitat; mentre que el tauler de distribució s'utilitza principalment per a la distribució d'energia i el control de sistemes d'alimentació de baixa tensió, amb una estructura senzilla i un funcionament fàcil. Per tant, en seleccionar i utilitzar aquests dos dispositius, els usuaris han de prendre decisions raonables basades en les necessitats reals i els requisits del sistema d'alimentació.
