Si alguna vegada has treballat amb transformadors, saps que els bobinatges són on es produeix l'acció - són els que realment mouen l'energia d'un circuit a un altre. I quan es tracta d'escollir entre coure i alumini per a aquests bobinatges, hi ha molt més a considerar que només el preu.
El cas és que molta gent mira el coure en comparació amb l'alumini i pensa que només es tracta de conductivitat o cost. Però les diferències estructurals entre aquests dos materials són molt més profundes. Afecten a tot, des de com dissenyeu el transformador fins a com el construïu, i fins i tot com el manteniu durant anys. Passem pel que realment importa quan compareu aquestes dues opcions.
1. Comença pel propi material
La diferència fonamental entre els bobinatges de coure i d'alumini es redueix a les propietats del material - i aquestes propietats configuren tot el que segueix.
Els bobinatges de coure utilitzen coure d'alta -puresa (almenys un 99,9% de puresa). L'estructura cristal·lina és densa i uniforme, la qual cosa li dóna un múscul real - estem parlant de resistència a la tracció al voltant dels 200-250 MPa. Aquesta força significa que podeu dibuixar coure en cables molt fins, fins a 0,01 mm si cal, i mantindrà la seva forma durant l'enrotllament sense deformar-se. Per a aplicacions de transformadors, els conductors de coure solen venir com a filferro sòlid o en paquets trenats. Les versions encallades ajuden a reduir el que s'anomena "efecte pell" (on el corrent CA tendeix a fluir a prop de la superfície), cosa que significa una millor capacitat de transport de corrent.
Els bobinatges d'alumini expliquen una història diferent. Utilitzen alumini o aliatge d'alumini amb una puresa al voltant del 99,5%, però l'estructura cristal·lina és més fluixa. La resistència a la tracció és de 70-110 MPa - aproximadament un terç del que ofereix el coure. Què vol dir això a la pràctica? Per a la mateixa càrrega de corrent, el conductor d'alumini ha de ser físicament més gruixut que el coure. I com que l'alumini és més trencadís, els conductors trenats necessiten menys fils amb un espai més gran per evitar trencaments durant el bobinat. També hi ha el problema de l'oxidació: l'alumini forma aquesta capa d'òxid d'alumini resistent i aïllant a la seva superfície gairebé a l'instant. Si no el tracteu correctament abans de les connexions, aquesta pel·lícula d'òxid pot deteriorar el vostre rendiment elèctric.
2. Com els enrotlleu realment
Aquestes diferències de material s'incorporen directament al procés de fabricació. Simplement no podeu enrotllar coure i alumini de la mateixa manera.
Amb el coure, tens flexibilitat. La seva ductilitat i resistència a la tracció fan que pugui gestionar patrons de bobinatge complexos - bobinatges en capes, bobinatges concèntrics, bobinatges d'ona - com siga. El cable s'embolica al voltant del nucli, donant-vos una alta densitat de bobinatge i un transformador més compacte en general. Pertransformadors de tipus sec-petits i mitjansotransformadors de distribució, els bobinatges de coure sòlid solen ser l'opció-per triar perquè són senzills de fabricar i aguantar durant dècades de servei.

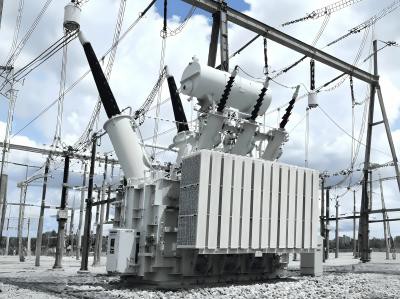

L'alumini requereix més cura. La força més baixa significa que normalment esteu buscant formes de bobinat més senzilles, sent l'enrotllament concèntric el més comú per a unitats més grans. El control de la tensió durant l'enrotllament es fa massa crític - i el cable es trenca, massa poc i obteniu girs fluixos que no poden dissipar la calor correctament. I aquí hi ha una cosa que atrapa la gent desprevinguda: l'alumini s'expandeix més amb la temperatura. El seu coeficient d'expansió tèrmica és d'uns 23×10⁻⁶/grau, en comparació amb el coure a 16,5×10⁻⁶/grau. Això vol dir que els bobinatges d'alumini necessiten espai per respirar - espai d'expansió integrat al disseny. Alguns granstransformadors de potència-immersos en oliUtilitzeu bobinatges de paper d'alumini per obtenir una millor eficiència, però aquest enfocament requereix un millor aïllament i un suport mecànic més fort.
3. Aïllament - No és una mida--Cap-tot
L'aïllament del transformador no és una cosa amb què es pugui comprometre, i el coure versus l'alumini canvia la manera d'abordar-lo.
L'avantatge del coure aquí és la conductivitat tèrmica - uns 401 W/(m·K), que és excel·lent. Aquesta calor s'allunya dels bobinatges de manera eficient, de manera que podeu utilitzar materials d'aïllament més prims com la pel·lícula de poliimida o la resina epoxi sense preocupar-vos pels punts calents. La superfície és naturalment llisa, la qual cosa significa menys buits d'aire que podrien provocar problemes de descàrrega parcial. Per als transformadors de potència d'alta tensió-, l'aïllament multi-capes dels bobinatges de coure us ofereix una fabricació fiable i manejable.
L'alumini juga per regles diferents. La seva conductivitat tèrmica és d'uns 237 W/(m·K) - aproximadament el 60% de la del coure. Menys moviment de calor significa que necessiteu un aïllament més gruixut per mantenir les temperatures sota control. Després hi ha la capa d'òxid que hem esmentat. No només afecta les connexions elèctriques; també redueix com s'adhereix l'aïllament a la superfície del conductor. Abans de l'enrotllament, l'alumini sol necessitar un tractament superficial - amb sorra o neteja química - per garantir una adherència adequada de l'aïllament. I com que l'alumini es mou més amb els canvis de temperatura, el vostre aïllament ha de ser prou flexible i resistent a la calor-per suportar aquesta expansió sense trencar-se.
4. Fer les connexions
Aquí és on apareixen molts problemes de camp. La manera com connecteu els bobinatges - tant les espires dins del transformador com els terminals externs - depèn en gran mesura de si treballeu amb coure o alumini.
Les connexions de coure són senzilles. Podeu soldar connexions de gir fàcilment, obtenint una resistència de contacte baixa sense gaire enrenou. Per a les connexions externes, els terminals de coure s'acoblen directament amb els bobinats de coure - resistència de contacte normalment inferior a 0,01Ω. Quan es tracta de corrents elevats, les barres de coure us ofereixen la capacitat i la resistència mecànica que necessiteu.
Les connexions d'alumini necessiten més reflexió. Soldar l'alumini és notòriament difícil, de manera que les connexions de gir acostumen a dependre del crim - i això requereix eines especialitzades i una tècnica precisa. Si connecteu bobinatges d'alumini a terminals de coure directament, esteu demanant problemes de corrosió galvànica a la línia. La solució són terminals de transició de coure-alumini, però fins i tot així, la pressió i la temperatura de crimpat han de ser les adequades. Fes-ho malament i les connexions soltes acabaran provocant una fallada del transformador.
5. Mantenint-ho tot junt
Finalment, hi ha l'estructura mecànica de suport - les peces i les peces que mantenen els bobinatges al seu lloc durant el transport, la instal·lació i el funcionament.
Els bobinatges de coure són prou resistents com perquè els sistemes de suport senzills solen ser suficients - deflectors aïllants i les pinces bàsiques els mantindran ferms. Resisteixen bé les vibracions i no són propensos a treballar solts amb el pas del temps, cosa que contribueix a la llarga vida útil dels transformadors per les quals es coneix el coure.
L'alumini necessita més ajuda. Aquests números de resistència més baixa fan que necessiteu un suport robust - penseu a barres de suport, coixinets d'amortiment i, de vegades, fosa epoxi per a grans transformadors d'enrotllament d'alumini-. L'epoxi fa doble funció: proporciona resistència mecànica i aïllament, però afegeix cost. I com que l'alumini és més sensible a les vibracions, és imprescindible una millor absorció de cops.
Aleshores, què significa això per a vostè?
Mireu, no hi ha una "millor" opció universal entre els bobinats del transformador de coure i d'alumini. El coure us ofereix precisió, eficiència i una fabricació senzilla - ideal per a transformadors de tipus sec-i de distribució quan el rendiment és la prioritat i el pressupost ho permet. L'alumini ofereix avantatges de costos, especialment per als transformadors de gran potència i les unitats d'increment-de generadors, però cal que el disseny i el processament siguin correctes per garantir la fiabilitat.
La clau és entendre aquestes diferències estructurals perquè pugueu prendre decisions informades - tant si seleccioneu un transformador per a una aplicació específica com si manteniu les unitats existents al camp. És aquí on l'experiència real marca la diferència entre un transformador que funciona i un que provoca maldecaps.
